こんなお悩みありませんか？
ねじやナットのことでこんなお悩みはありませんか？
- ねじが振動で緩む。
- ねじが熱で緩む。
- ねじが外れて他へ紛れ込む。
- メンテナンスに人手とコストがかかる。
- ねじが外れないか心配・・・。
など
このままほっておくと・・・
ねじやナットの緩みは通常は起きませんが、一度発生すると大きな問題になることが多いです。
例えば：
- ねじの緩みや外れによって機械が停止したり内容物が漏れ出したりします。
- そのため、人身への被害が生じることがあります。
- また、お客さまからのクレームや大きな損害となることもあります。
- 緩みや外れ振動によることが多いですが、熱によることもあります。
- 緩みは通常は徐々に進行します。1回の荷重で緩むことはありませんが、繰り返されることで微小な緩みが累積し、目に見える緩みとなります。
- ナットは外れていなくても、張力が減少して十分な締結となっていないこともあります。これを外見で判断することはとても難しいことです。
もしナットの緩みが無くなれば・・・
もしナットの緩みが無くなれば以下のようなメリットがあります：
- ねじの緩みによるトラブルが無くなります。
- 機械の停止や内容物の漏洩など、およびこれらに起因する人的被害などもなくなります。
- ねじの点検、増し締め、交換など、保全に関わるコストを低減させることができます。
- また、ダウンタイムを減らすことができます。
- 機器/装置の安全性が向上し、安心して操業することができるようになります
テンタクル® ナット（Tentacle® Nut）で解決
ナットの緩みにお困りのあなたへ。 テンタクルナットをご紹介します。
テンタクルナットは、YSコーポレーションが開発した、緩まないナットです。
2004 年から、ねじの研究を続けてきた当社代表が、なぜナットが緩むかを解明し、その成果を基に開発しました。
原理がわかっているので、緩みはありません。 これは試験でも解析でも証明されています。
ナットは小さい部品ですが、緩まないナットは、機器の安全性を高め、メンテナンスを楽にしてくれます。
ぜひ、テンタクルナットをお試しください。
テンタクルナットは、市販の規格のボルトに装着できるナットです。
（サイズ：M2 以上 JIS、ユニファイいずれにも対応しています）
テンタクルとは、イカやタコの足（触手）のことです。
テンタクルナットは、伝説上のイカ（タコ?）の怪物が大きな船に足を絡めて船を動けなくするように、ボルトをがっちりとホールドして離さない、そんなナットを目指して開発しました。
テンタクルナットの特徴
テンタクルナットの特徴は：
- 適切なトルク管理で希望する初期張力を得ることができます。
- 使用している最中は緩みません。これはNAS3350試験やDIN25201試験などで実証されています。DIN25201試験に合格した唯一のナットです。
- 外したい時には外せます。（締める場合と逆向き回すだけです）
- ナットは変形しますが、その変形はすべてボルトの中心軸の方向を向いていますので、重心にズレがありません。
- また、ねじ山部分は全周にわたって接触していますので、ボルトの全性能を使用することができます。

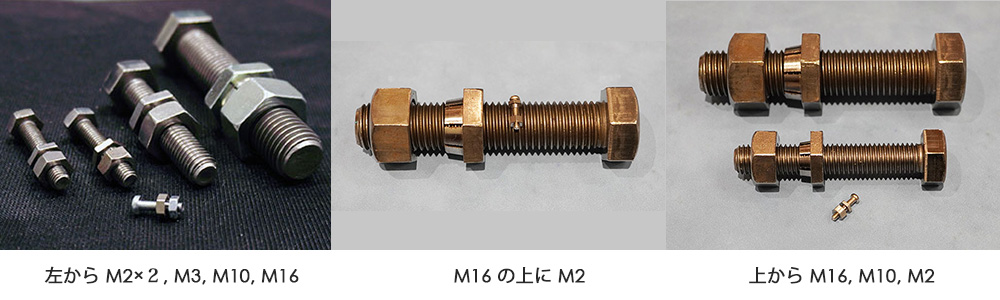

- 最近開発したナットを使用すれば、M2までの小さなナットを使用することができます。
緩まない理由

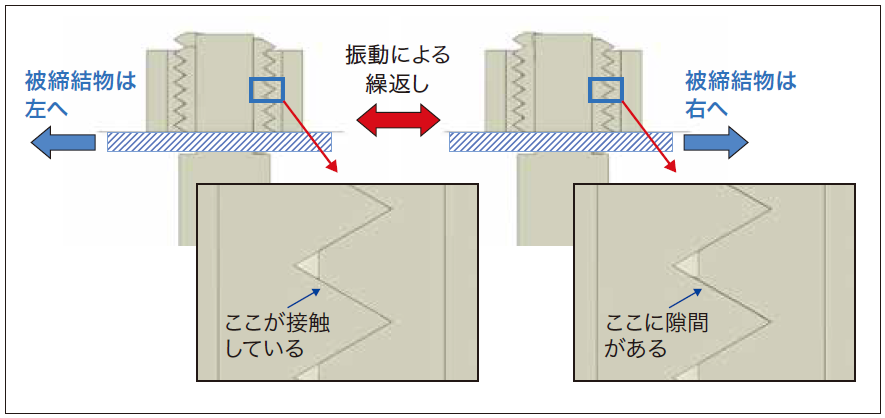

そもそも、なぜ、ナットが緩むのでしょうか？
ナットが緩むのは、ナットが振動などで動くと、ねじ面にあるわずかな隙間の間で（特に半径方向の）ズレが発生します。
振動の繰り返しで少しずつこのズレ
が累積してナットが回転するのです。
どのようにして、緩まないナットを作るか？

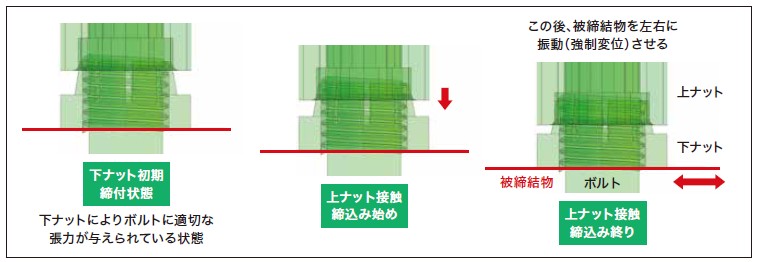

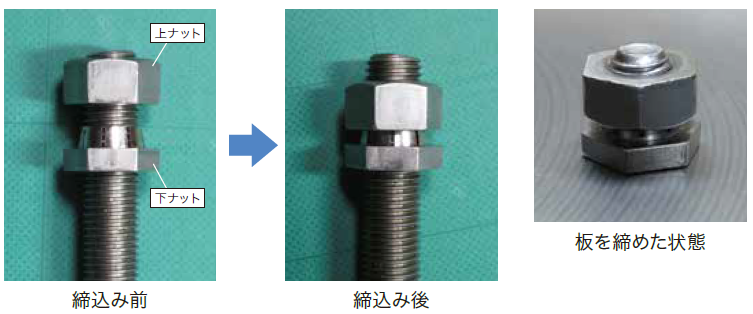

テンタクルナットの原理：
ダブルナットの形で、下ナットの突起を、上ナットが締込みます。
( まるで、イカの足がボルトに絡みつくようなイメージ)
テンタクルナットの緩み試験
２種類の試験を実施：良好な緩み止め効果が実証されました

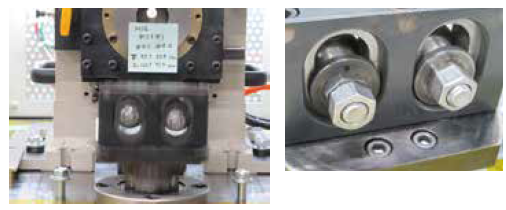

- NAS3350 衝撃試験とは
ねじを締めた状態で、ボルト軸直角方向に振動させ、衝撃でねじが緩むかを調べます。
30Hz、 30,000 回振動、 振幅5.7mm

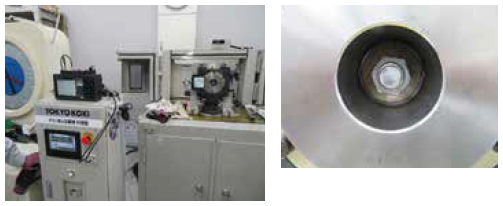

- DIN25201 ユンカー試験とは
まず、200 〜 400 回の軸直角振動で通常ナットが緩むような振幅を求めます。この振幅で試験ナットを振動させます。
12 回のテストを行ない、すべてのナットで80% 以上の張力が残っていれば、緩み止め効果があると評価されます。
12.5Hz、 2,000 回、 M16 に対して求めた振幅は0.18mm

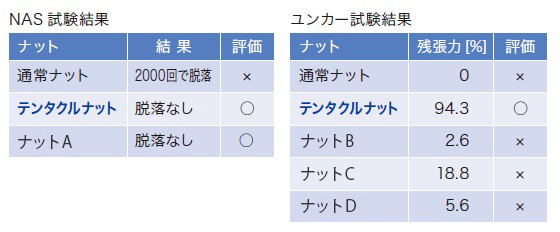

- ２種類の試験ー全体の結果
ユンカー試験とNAS 試験のまとめは、右記のようになります。
いずれも、優れた緩み止め効果が示されています。

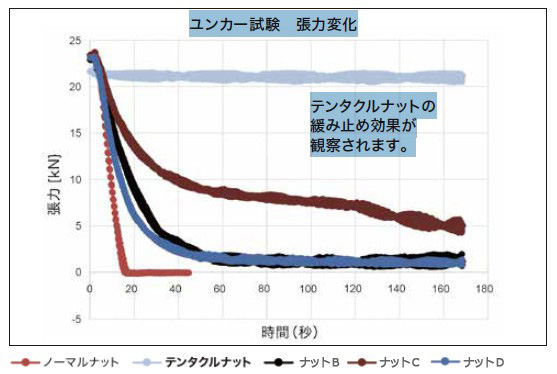

- ユンカー試験の張力変化
それぞれのナットで、以下のように変化しました。
テンタクルナットは、2,000回の振動でも、緩みません！
テンタクルナットの緩み止め効果が観察されます。
軸直角方向の振動をボルトに与えると、ボルトが軸方向に若干の伸び縮みを繰り返します。
この際に張力が１サイクル毎に変化します。
グラフが幅広に見えているのは、その張力変化のためです。
全体として張力が減少しており、ナットが少しずつ緩むことが観察されます。
12 回のテストを行ない、すべてのナットで80% 以上の張力が残っていれば、緩み止め効果があると評価されます。
12.5Hz、 2,000 回、 M16 に対して求めた振幅は0.18mm

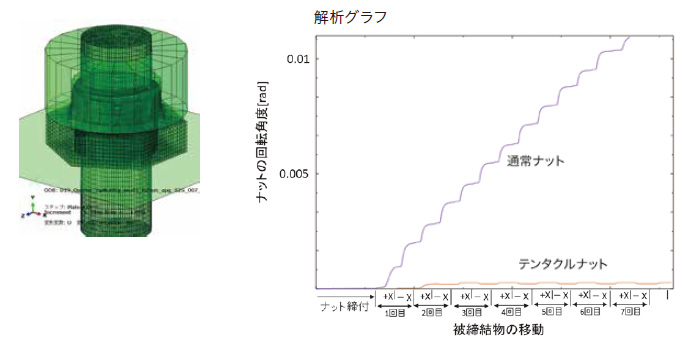

テンタクルナットの緩み解析
ユンカー試験のシミュレーション
モデル：
結果：テンタクルナットの、緩み止め効果が確認できます。
解析グラフで示されている通り、通常ナットが少しずつ回転するのに対し、テンタクルナットは、ほとんど回転していません。
緩み試験と緩み解析の結果、テンタクルナットは、自己緩みがないことが、証明されています。
用途・適応分野
テンタクルナットの特徴と性能を十分に発揮させられるところは：
- 機械的な振動や衝撃でナットが緩みやすい機器/装置
例えば、ポンプやコンプレッサなどの回転機、篩（ふるい）、電車の台車、自動車のパーツ取り付け部 など - 熱的な荷重の繰り返しのある部分
- メンテナンスのしにくいところ
例えば、鉄塔、プラント、橋梁、トンネル、水門など - 直接人がぶら下がったり、登ったりするもの
例えば、ブランコなどの公園の遊具、遊園地の乗り物など
「テンタクルナット」がお役に立てるシーン
- 安全上の理由で、ナットが緩んではいけないところ
- 振動が激しく、緩みが生じやすいところ
- 点検・メンテナンスがしづらいところ
- 点検・メンテナンスの回数が、制限されるところ
- 振動の激しい場所/ 安全上緩んではいけない場所
○製造現場・建設現場での、動きの激しい機械設備
○電車・車など、振動の激しい車両
○遊園地などの、動く遊具（ジェットコースターなど）
○トレーニングジムやスポーツ施設の設備
○公園などの、子供の遊具（ジャングルジム・滑り台・ブランコなど） - 人がアクセスしにくい場所、滞在時間が制限される場所
○鉄塔・橋梁などの設備
○冷蔵室・冷凍室の中で振動する機械設備
○高温になってしまう屋内で動く機械設備
○衛生上の理由で人の出入りが制限される、無菌室内の機械設備
○有毒物質を扱う施設内の機械設備
○光が届かず、照明のない、暗所の機械設備
よくあるご質問
Q1： テンタクルナットはどんな場合にでも緩みませんか？
A1：ナットが緩む場合、緩むメカニズムが存在します。テンタクルナットはその緩むメカニズムそのものに目を向け、これを排除するように開発されましたので、原理的に緩むことはありません。ただし、テストできないような極めて過酷なとてつもない振動については残念ながら知見がありません
Q2： テンタクルナットはどんなナットに対応していますか？
A2：JIS、ユニファイ、台形ねじ、など基本的に何にでも対応することができます。材質としては、テンタクルナットは塑性変形を利用するため延性のある材料に対応します
Q3: サンプルをいただけますか？
A3：サンプルについては案件ごとに対応いたします。ご相談ください
Q4： そのままのボルト（おねじ）に使えますか？
A4：既存の機種に使えます。ただ、ナットを二重に使う構造であるため、通常ナットよりも長い雄ねじ部分（ボルト部分）が必要です。それさえ確保できれば、既存のナットを取り換えるだけです。
お知らせ
- 「多摩地域を代表する企業100社」 に選出されました

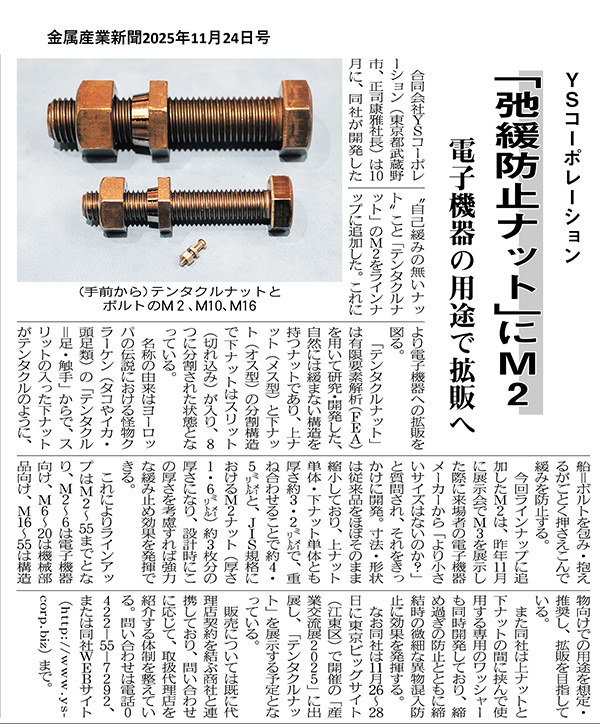

- 金属産業新聞2025年11月24日号6面掲載
